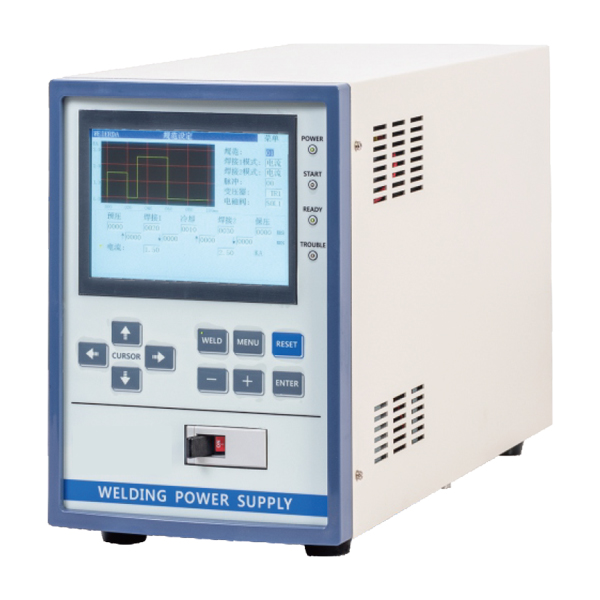

PIW-300C-T

PIW-300C-T

1. LCD彩屏中文显示,操作简单易懂;

2. 实时检测并显示焊接温度数据和波形;

3. 丰富的I/O接口,与PC或PLC进行通讯,适合自动化对接;

4. 变压器内置,一体式设计外观轻巧,高效节能。

0.00
0.00


1. LCD彩屏中文显示,操作简单易懂;

2. 实时检测并显示焊接温度数据和波形;

3. 丰富的I/O接口,与PC或PLC进行通讯,适合自动化对接;

4. 变压器内置,一体式设计外观轻巧,高效节能。

图形展示


规格参数

控制器型号

PIW-100C-T

PIW-200C-T

PIW-300C-T

PIW-300C-T(S)

控制器输入电压

单相 220V  50/60HZ

单相 220V50/60HZ

3相 380V50/60HZ

控制器显示方式

LCD彩屏/中英文可选

变压器空载电压

5.5V

8.1V

9.8V

控制方式

焊头温度PID控制

最大额定容量

1.4KVA

5.3KVA

12KVA

过温度保护

焊接过程中,允许焊头最高温度保护

无温度保护

设定时间内未达到预设温度保护

过电流保护

焊接过程中,允许流通最大电流保护

实时温度显示

曲线和数字

脱焊温度设定

100-600



时间设定范围

预压:0000-9999ms

缓升1 缓升2 缓升3:0-9999ms

焊接1 焊接2 焊接3:0-9999ms

缓降1 缓降2 缓降3:0-9999ms

冷却:0-9999ms

保持:0000-9999ms

温度设定范围

恒定焊头温度:100-600度

启动方式

一次启动,二次启动两种方式

通信接口

RS485

1/0接口数量

40(规范选择、启动、报警、复位、中断、通讯等等)

可存储焊接规范

63组

电流上下限监控

自由设定

变压器冷却方式

风冷

风冷

水冷

外形尺寸(焊接电源)

475(L)*184(W)*275(H)

530(L 含保护罩)*184(W)*275(H)

重量(电源)

10KG

12 KG

20KG

输出位置

前出

前出

后出
